Что это за метод?
Ультразвуковой контроль (УЗК) сварных соединений — это один из самых надежных методов неразрушающего контроля, применяемый для проверки качества металлоконструкций без их повреждения. Принцип прост: в материал вводятся ультразвуковые волны, которые отражаются от внутренних дефектов. Эти отражения фиксируются прибором и выводятся в удобной форме для анализа.
Как работает ультразвук в металле?
-
Источник — ультразвуковой преобразователь — посылает в металл короткий импульс.
-
Волна распространяется внутри сварного шва.
-
При встрече с трещиной, порой или непроваром сигнал отражается.
-
Прибор улавливает отражение и строит график или изображение, на котором видна структура металла.
Так можно определить размер, глубину и расположение дефекта с точностью до долей миллиметра.
Преимущества ультразвукового контроля
-
Высокая чувствительность — позволяет находить даже микроскопические дефекты.
-
Точность — фиксируются форма и глубина дефекта.
-
Безопасность — метод не вредит ни человеку, ни конструкции.
-
Оперативность — результаты получаются сразу, без длительной обработки.
-
Современность — новые приборы оснащены цифровыми дисплеями, ПО и функцией трёхмерного сканирования (phased array).
Где применяется?
УЗК используется при диагностике:
-
трубопроводов и резервуаров высокого давления,
-
мостовых конструкций,
-
металлоконструкций зданий,
-
объектов энергетики и нефтегазовой отрасли.
Его особенно ценят там, где любая ошибка может привести к аварии.
Как проводится контроль?
-
Подготавливается поверхность шва, убираются загрязнения.
-
Наносится специальный контактный гель для прохождения ультразвука.
-

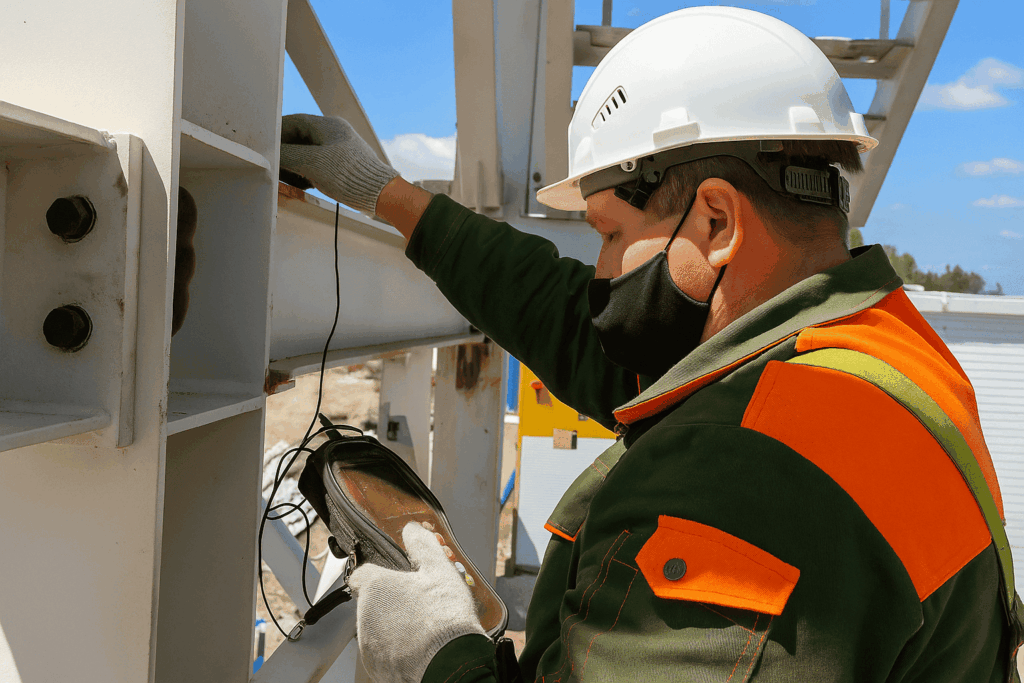

Преобразователь перемещается по поверхности, а оператор следит за показаниями дефектоскопа.
-
Все подозрительные сигналы фиксируются и анализируются.
Ограничения метода
УЗК не применяется на материалах с крупным зерном (например, серый чугун), где волна сильно рассеивается. Также многое зависит от опыта специалиста: правильная интерпретация сигналов требует высокой квалификации.
Регламентация и стандарты
Метод строго регламентирован российскими и международными нормами (ГОСТ, СНиП, ISO). Это гарантирует объективность и единые критерии оценки качества сварных соединений.
Итог
Ультразвуковой контроль сварных соединений — это точный, безопасный и современный метод, который позволяет вовремя выявить дефекты и гарантировать надежность конструкций. Его использование — важный шаг к повышению промышленной безопасности и долговечности объектов.
